Instalace tabletu Nexus 7 (2012) do auta – součástky potřebné k instalaci

suzuki_logoPo asi měsíčním pročítání dostupných informací k instalaci tabletů do aut různých značek, pečlivém zvážení všech pro a proti jsem dospěl k názoru, že by nebylo špatné mít zabudovaný tablet v autě. Protože již nějaký rok vlastním tablet Nexus 7 (2012) a už jej tak moc nevyužívám, tak padla volba na něj. Původně jsem koketoval s myšlenkou, že bych si do auta dokoupil kompletní 2DINové rádio s Androidem, ale to co jsem našel na čínských serverech, mě tak trochu zklamalo svým zpracováním.

Jelikož je moje přibližovadlo Suzuki Swift (2007), tak návod zveřejněný na těchto stránkách se bude týkat tohoto auta, ale při troše snahy se dá použít na jakékoliv auto.

Na začátek uvedu trochu netradičně přehled všech součástek použitých k instalaci, přičemž asi polovina z nich byla zakoupena v ČR, ta druhá půlka byla objednána v zahraničí, což začátek instalace, díky delší době dodání, trochu oddálilo.

Zakoupeno v České republice:

  • tablet Nexus 7 (2012) – jeden se mě válel doma, v mém případě se jedná o Wi-Fi verzi, současná cena je cca 3.000,- Kč

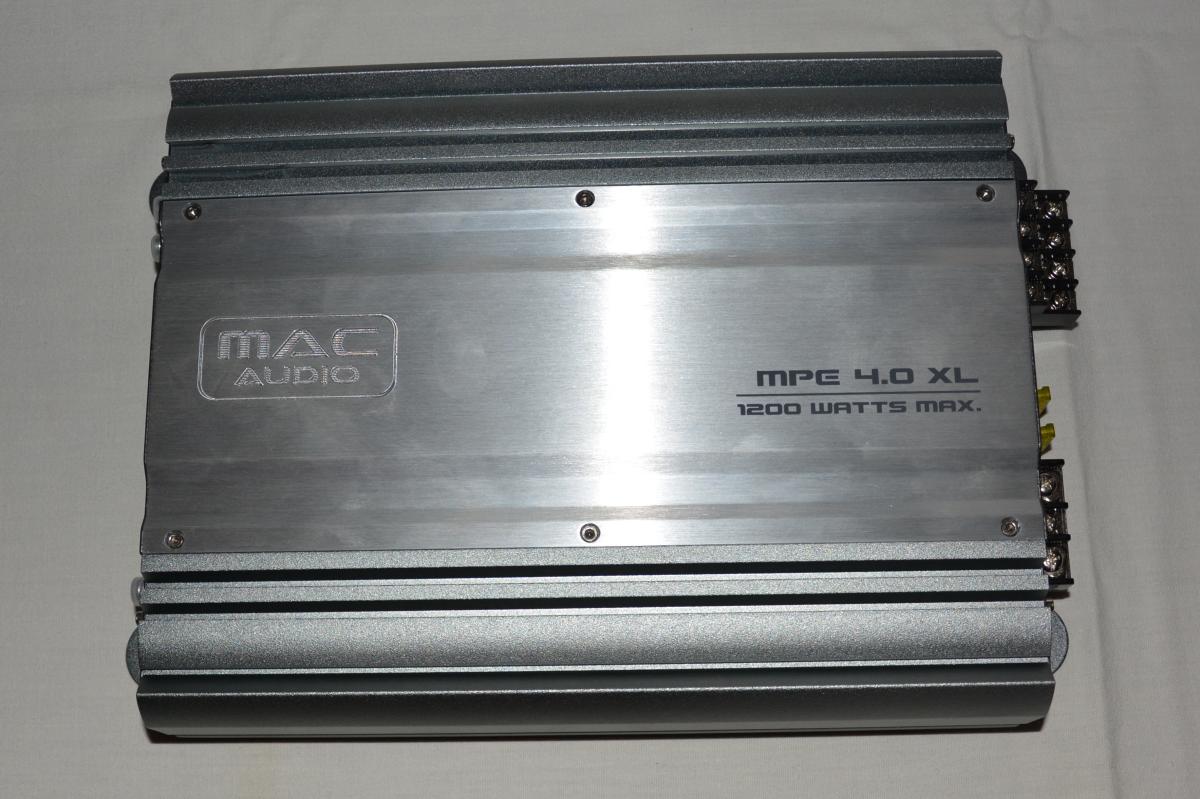

  • zesilovač MAC AUDIO MPE 4.0 XL – vybrán díky poměru cena/výkon, cena 2.800,- Kč, zakoupeno u Ahifi.cz
  • Home Theater HQ Kabel Jack 3,5mm – 2x CINCH, M/M, 5m – k propojení tabletu a zesilovače, cena 219,- Kč, zakoupeno u TS Bohemia

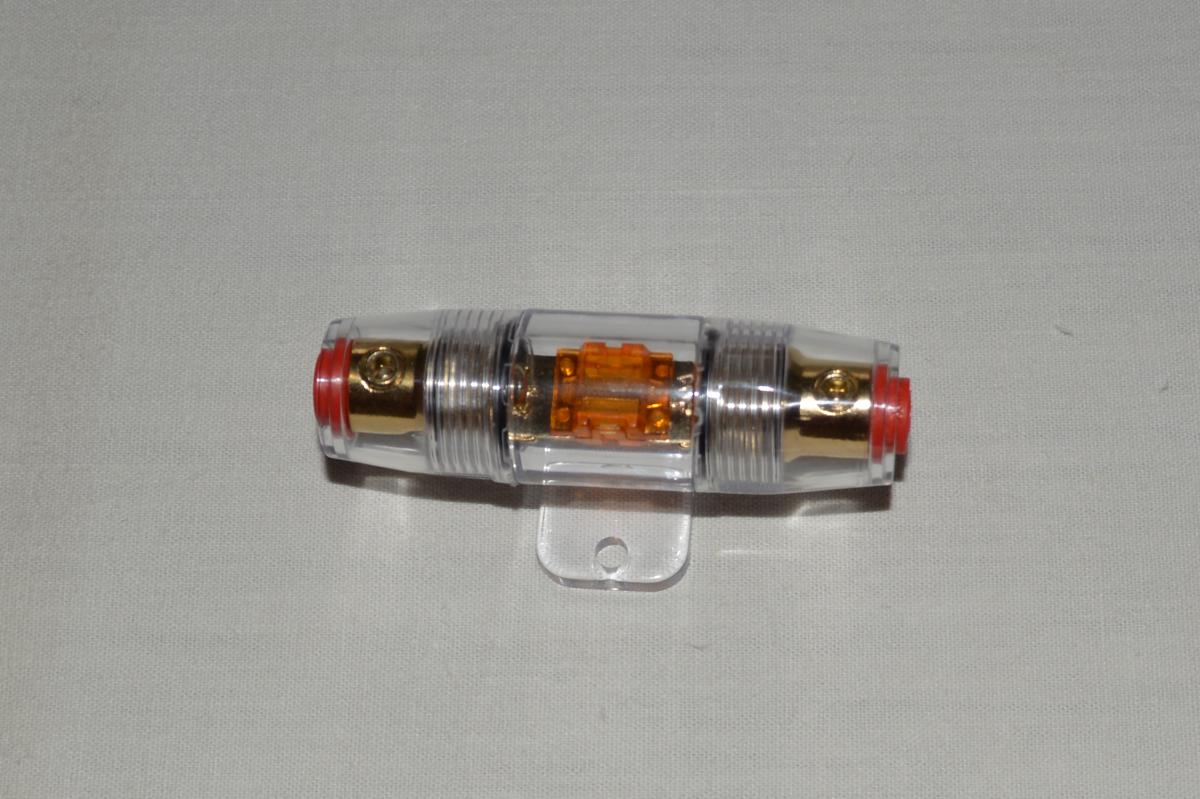

  • pojistkové pouzdro SINUS LIVE SH-150 – pro kabel napájející zesilovač přímo z autobaterie, cena 90,- Kč, zakoupenu u Ahifi.cz
  • pojistka ACV MINI ANL POJISTKA 40A do pojistkového pouzdra, cena 23,- Kč, zakoupeno u Ahifi.cz

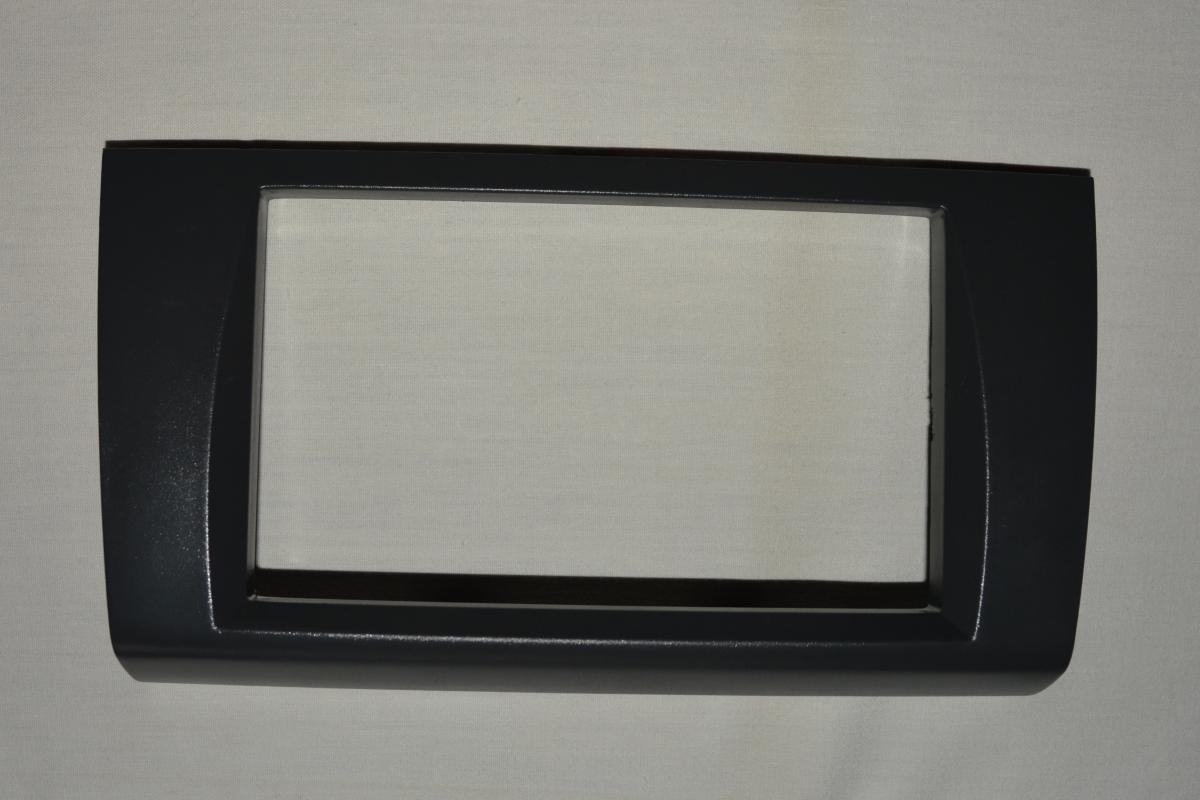

  • rámeček autorádia Suzuki Swift (05-10) – cena 319,- Kč, zakoupeno u autoprofi.cz

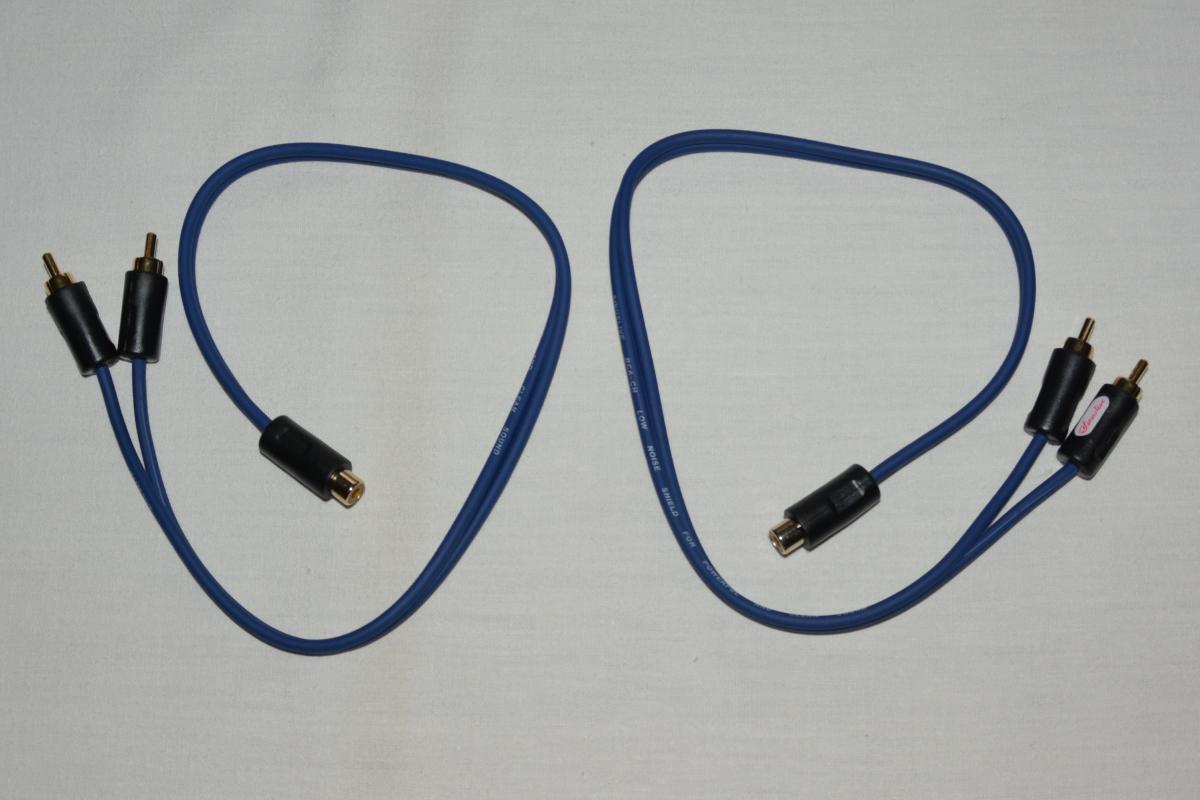

  • SINUS LIVE YH-2 – dvojice kabelů pro získání čtyřkanálového audia pro zesilovač z dvoukanálového audia z tabletu, cena 90,- Kč, zakoupeno u Ahifi.cz

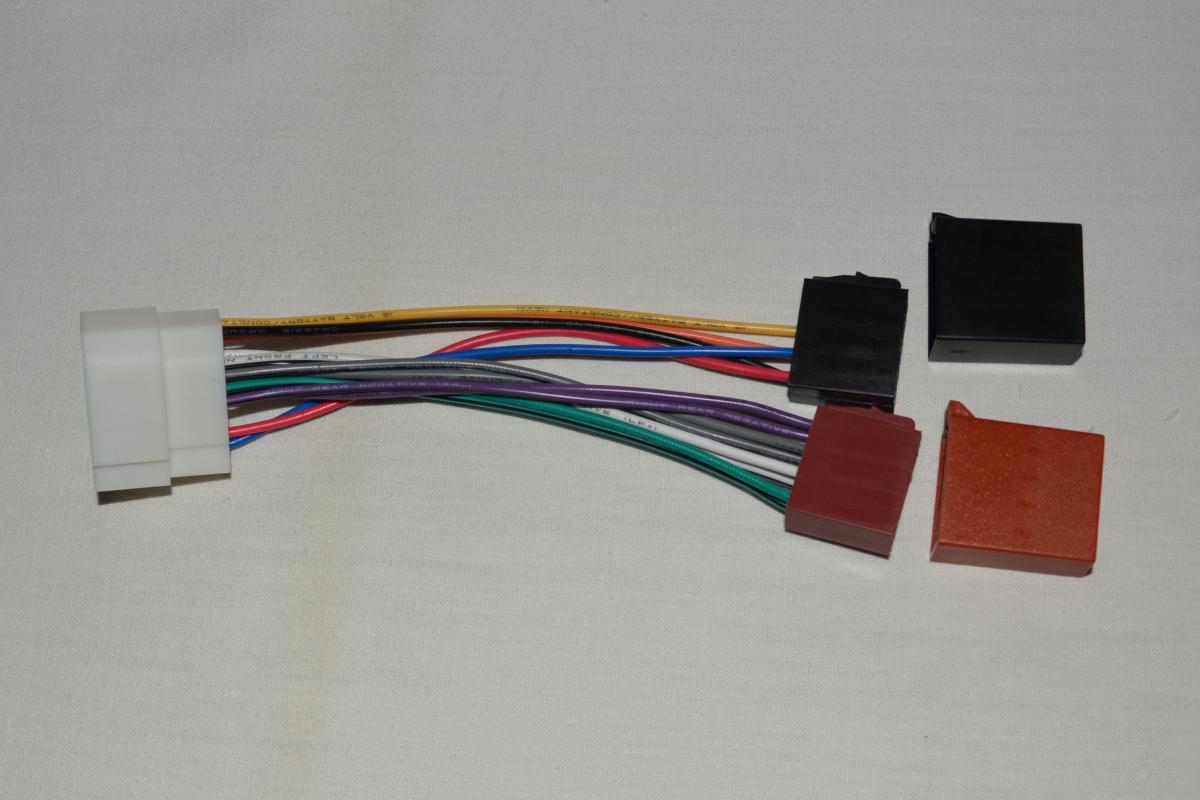

  • 4CARMEDIA ISO KONEKTOR FIAT / HONDA / NISSAN / OPEL / SUZUKI – ISO konektor pro Suzuki Swift, cena 149,- Kč, zakoupeno u Ahifi.cz
  • PLASTOVÝ KRYT ISO – REPRO 254081 – cena 25,- Kč, zakoupeno u Ahifi.cz
  • PLASTOVÝ KRYT ISO KONEKTORU NAPÁJECÍ ČÁST 254080 – cena 25,- Kč, zakoupeno u Ahifi.cz
  • piny do ISO konektorů – cena cca 60,- Kč

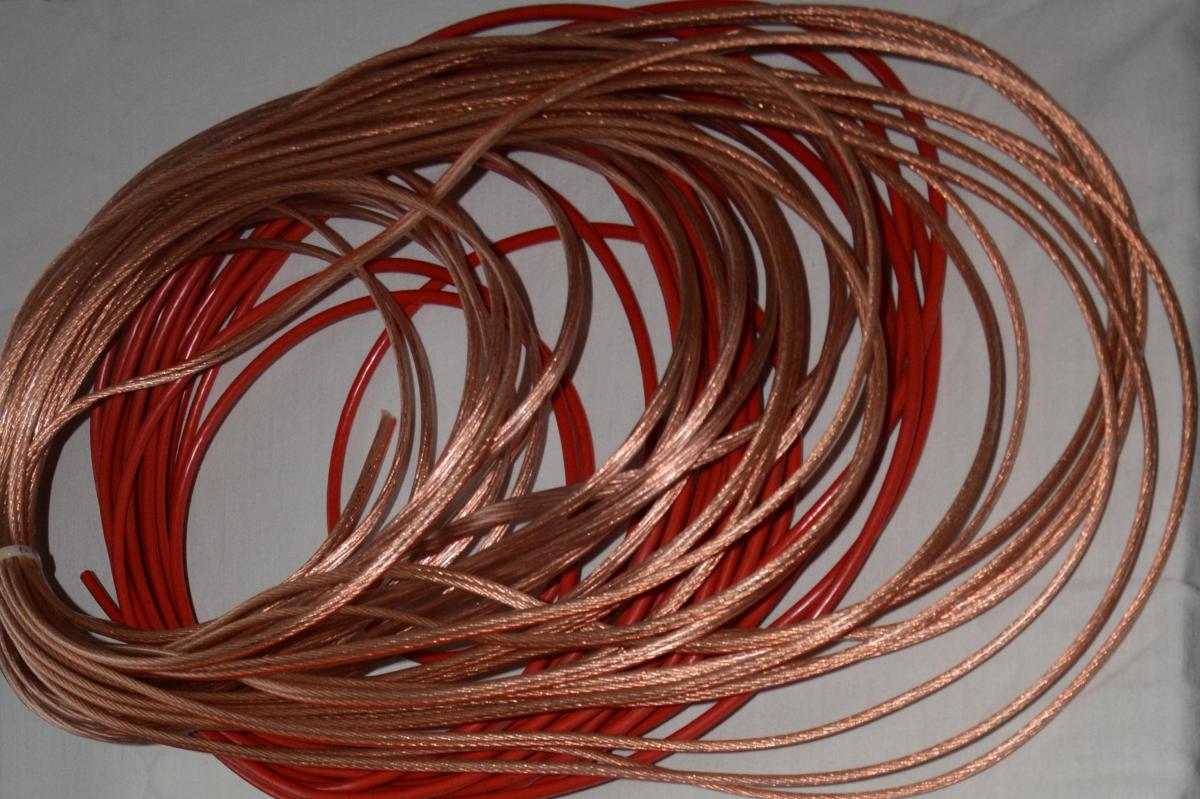

  • napájecí, signálové a reproduktorové kabely – sehnal jsem je velmi výhodně od známého, cenu proto neuvádím 🙂

Zakoupeno v zahraničí (budu uvádět anglické názvy pro případ, že by někdo další hledal uvedené zboží a mnou uvedené odkazy byly již neaktuální):

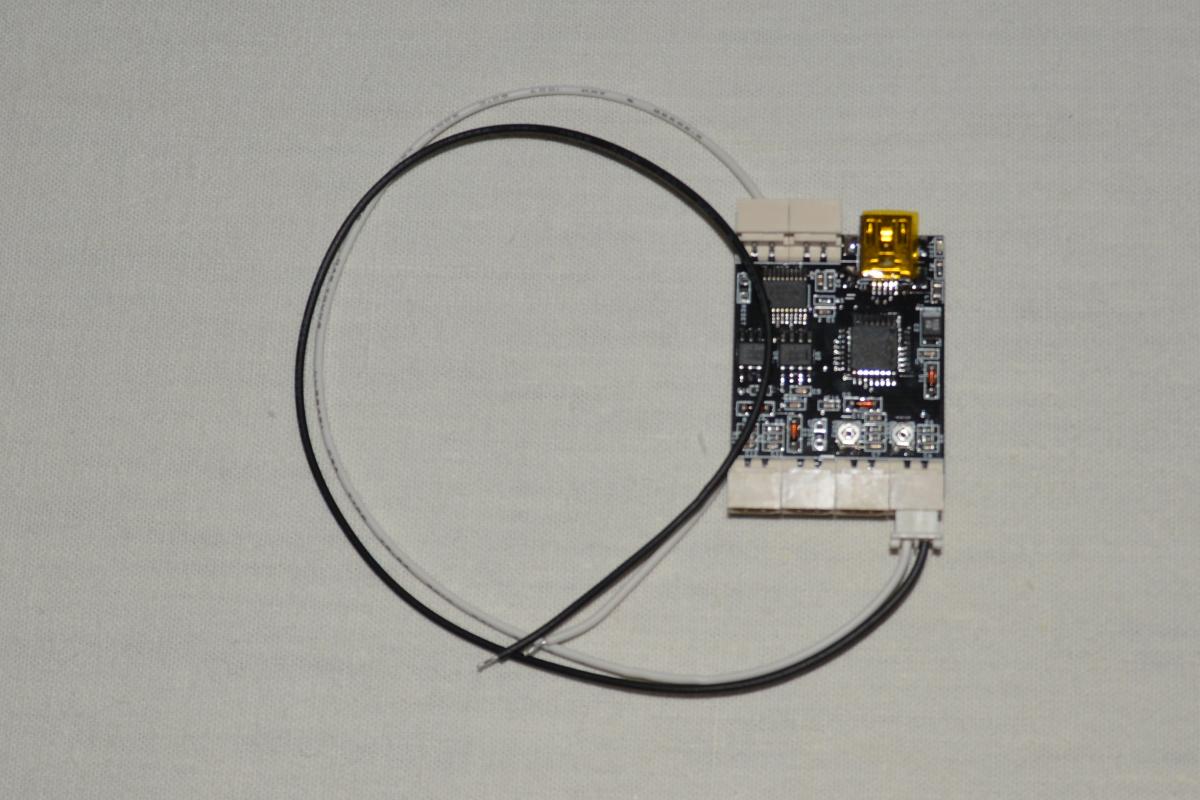

  • CarPC JoyCon EXR – umožňuje ovládat tablet pomocí tlačítek na volantu, cena i s dopravou cca 1.400,- Kč, zakoupeno na serveru Ebay

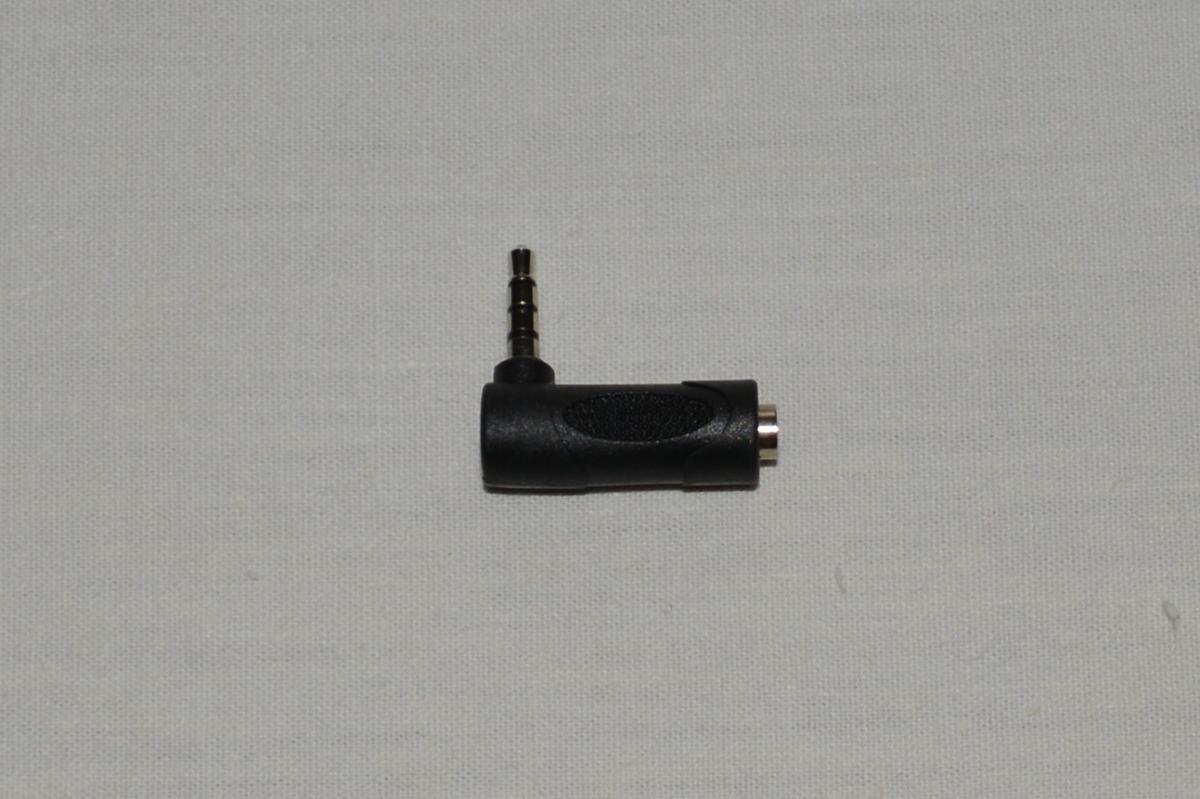

  • 3.5mm 4 Pole 90° Right Angle Male To Female Audio Stereo Plug Adapter Converter – vzhledem k omezenému místu v přístrojové desce je třeba k propojení tabletu s audiokabelem, cena cca 35,- Kč, zakoupeno na serveru Ebay
  • Clear Crystal Cover Hard Case +Film for Asus Google Nexus 7 1st Gen 2012 ZVCE303 – obal na Nexus 7, cena cca 100,- Kč, zakoupeno na serveru Ebay

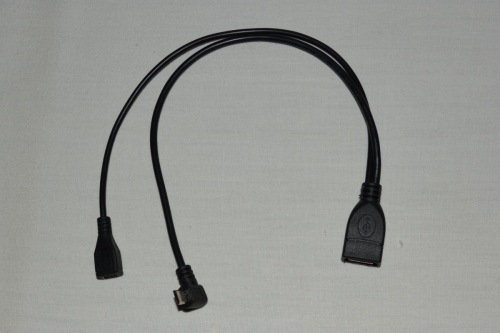

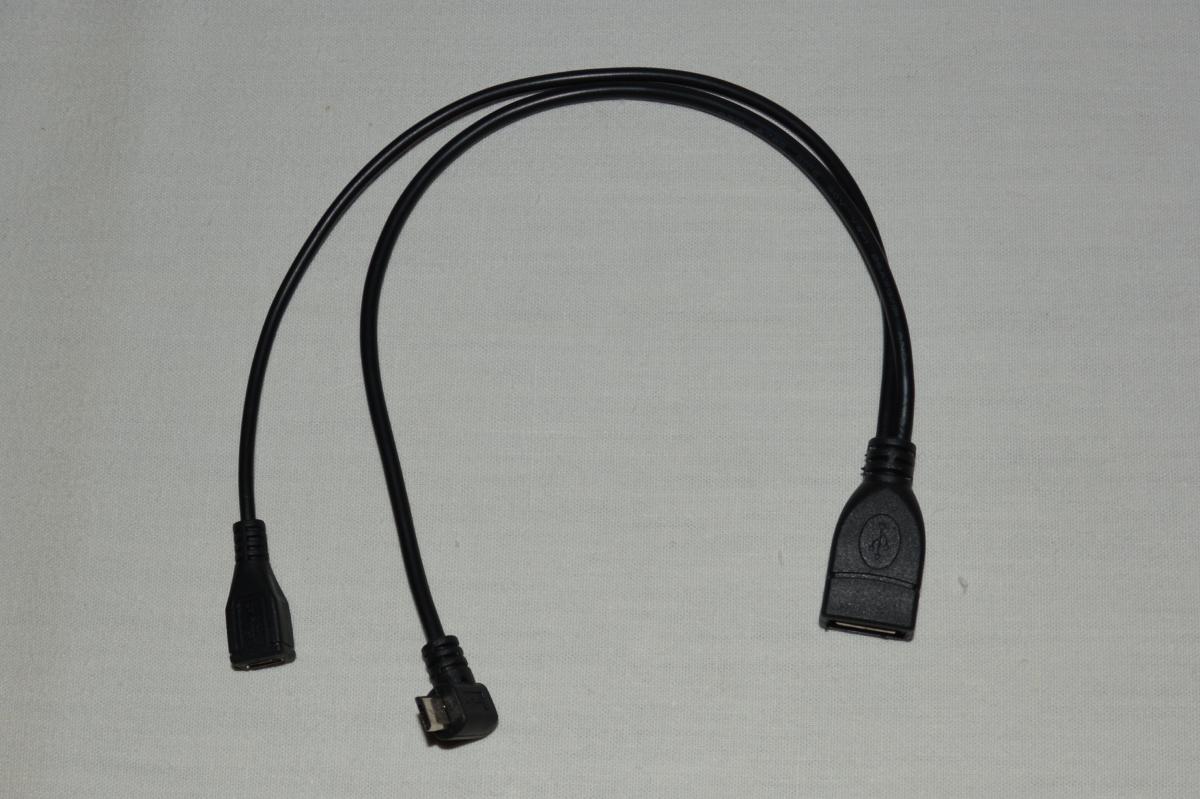

  • USB 2.0 A Female to Micro USB B left angled male + Micro 5 Pin female OTG cable – vzhledem k malému prostoru v přístrojové desce musí být koncový microUSB konektor na OTG kabelu zalomený pod úhlem 90 stupňů, cena cca 70,- Kč, zakoupeno na serveru Ebay

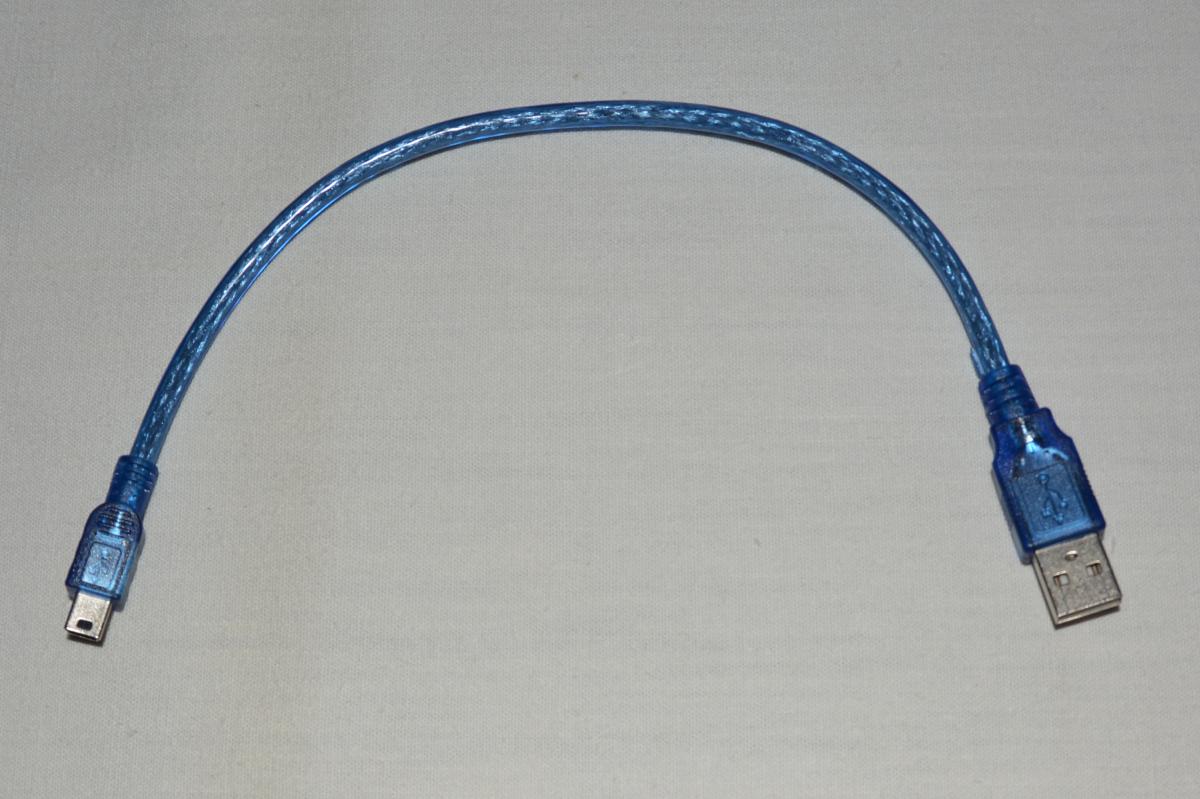

  • USB 2.0 A Male to MINI B 5pin USB Male Converter Data Cable High Speed blue 30CM – pro propojení CarPC JoyCon EXR s USB rozbočovačem, cena cca 25,- Kč, zakoupeno na serveru Ebay

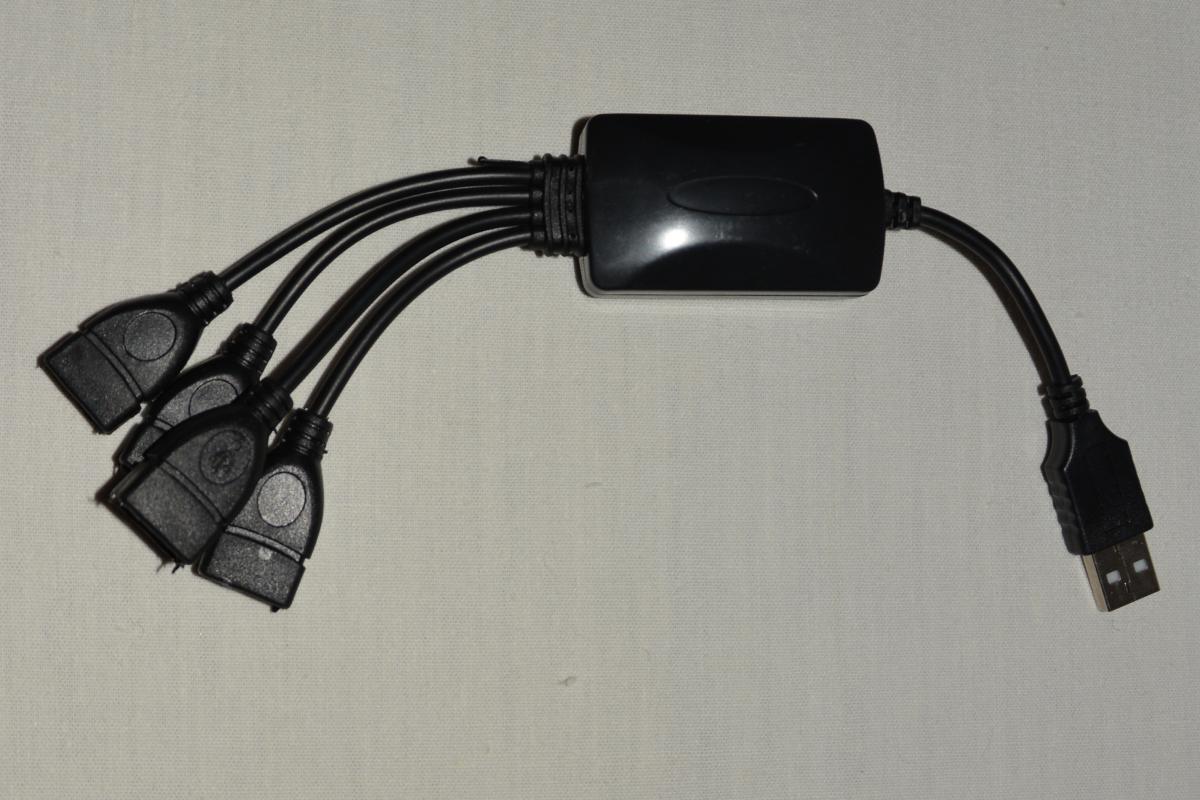

  • New 4 PORT HIGH SPEED 2.0 USB MULTI HUB WITH EXPANSION SPLITTER CABLES black – USB rozbočovač, cena cca 50,- Kč, zakoupeno na serveru Ebay

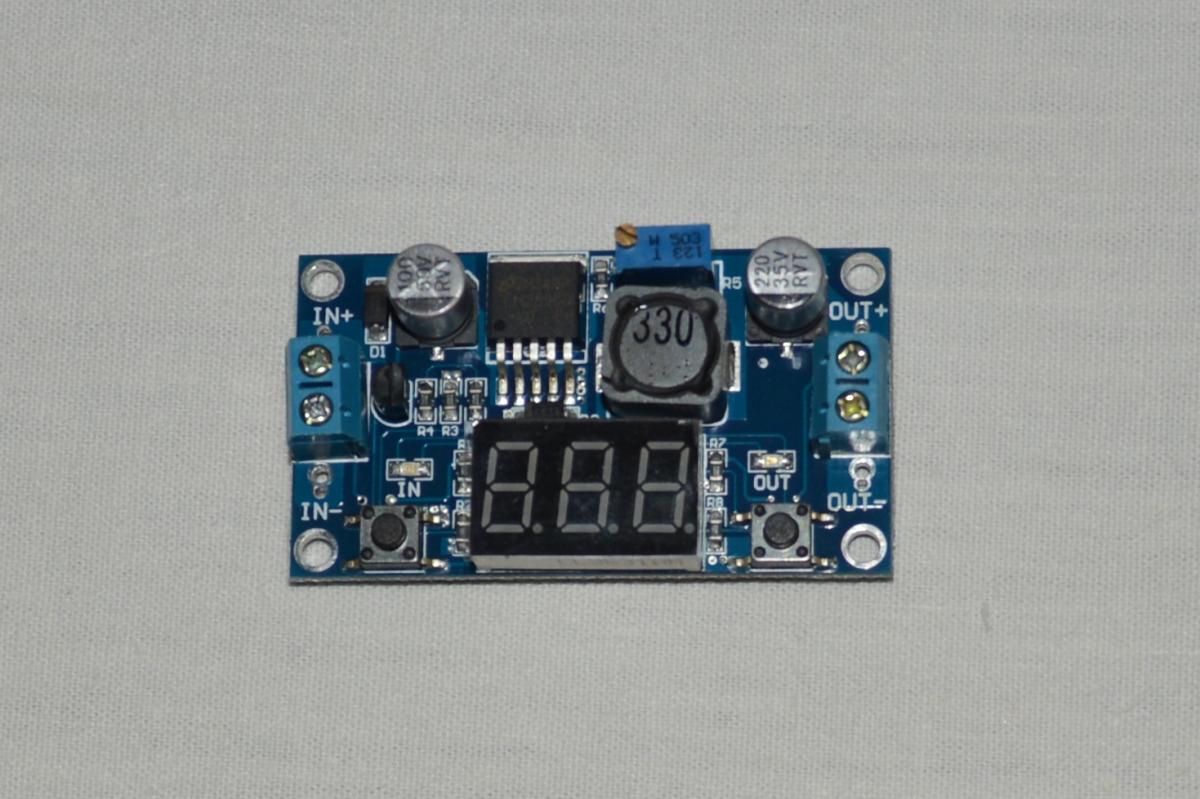

  • LM2596 Step-down Power Module DC 4.0~40 to 1.3-37V With Voltage Display SAUS – měnič z 12V na 5V, cena cca 90,- Kč, zakoupeno na serveru Ebay

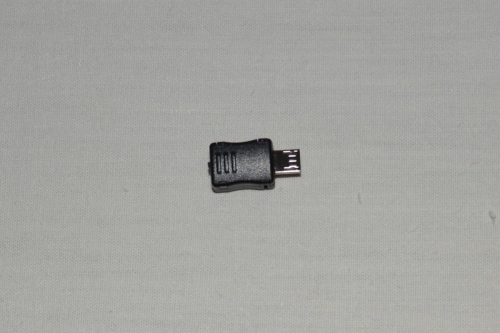

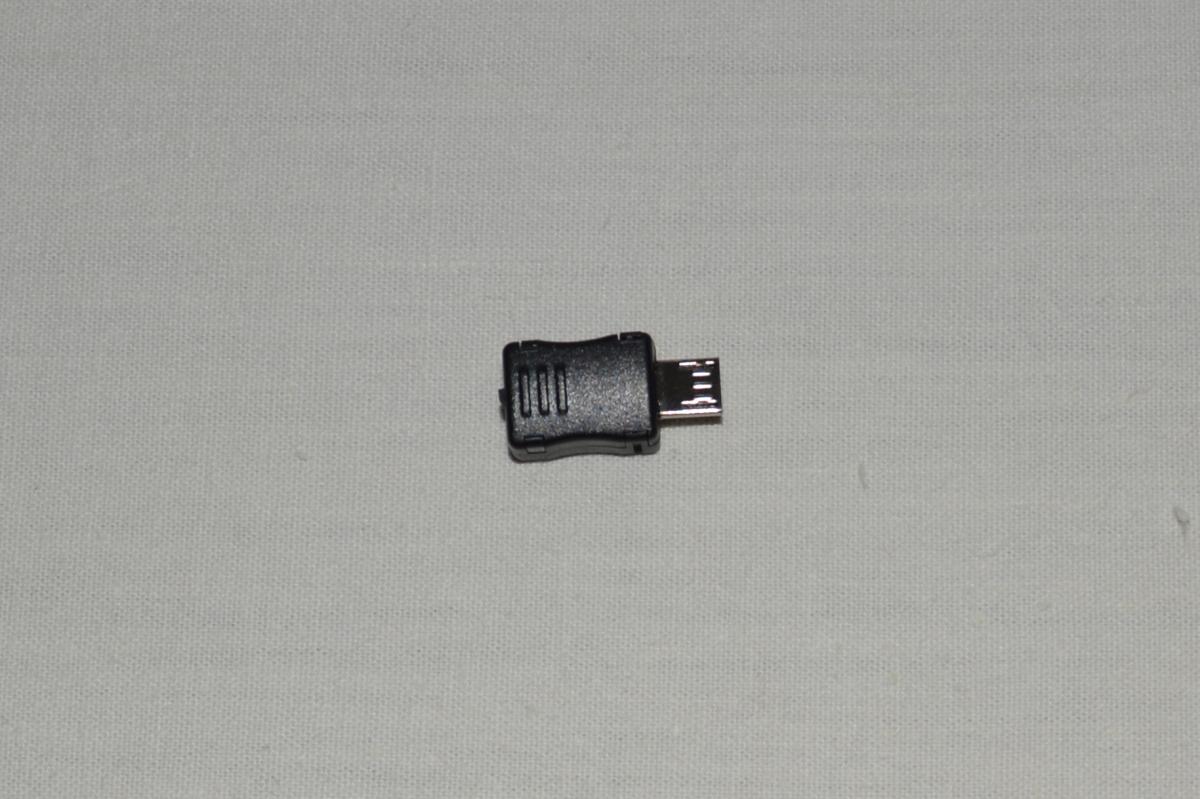

  • 10PCS DIY Micro USB 5 Pin T Port Male Plug Socket Connector&Plastic Cover – microUSB konektor, stačí pouze jeden kus, pro propojení měniče z 12V na 5V s OTG kabelem, cena cca 30,- Kč, zakoupeno na serveru Ebay

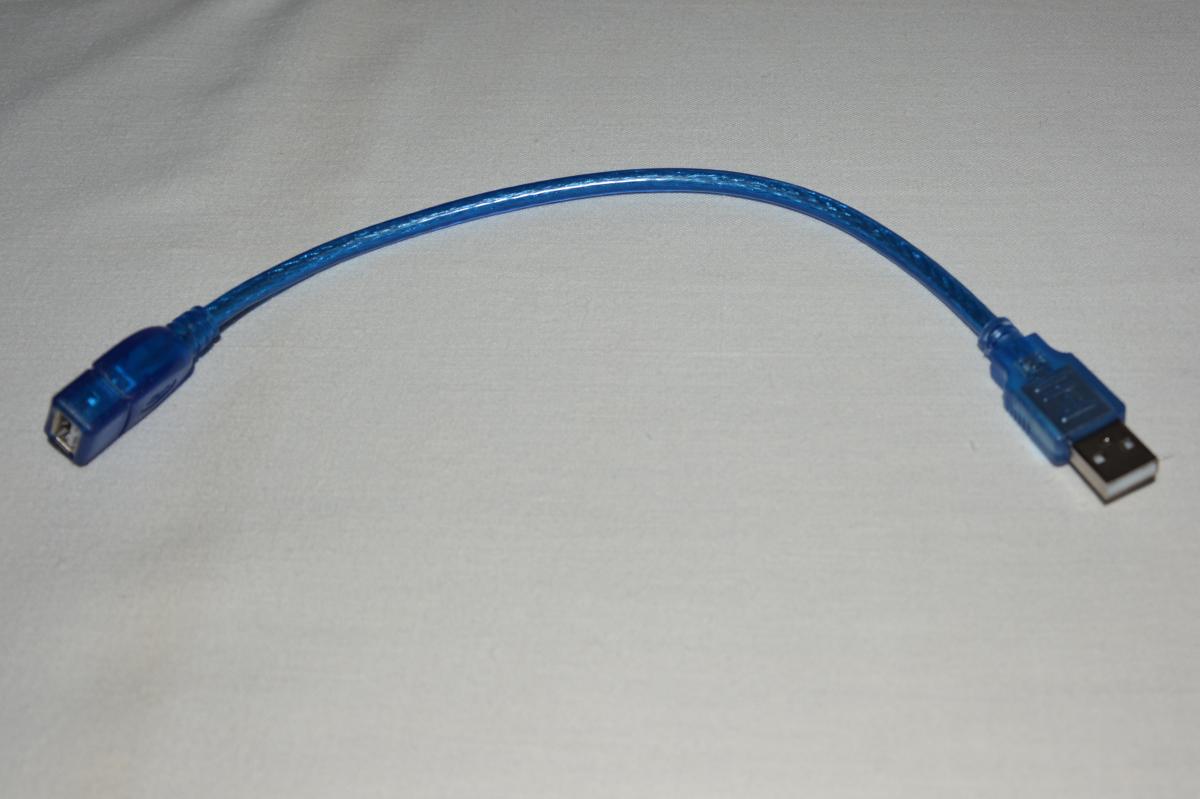

  • 1FT USB 2.0 M/F Male to Female Extension Extend Cable for PC Laptop Notebook – prodlužovací USB kabel, přo snažší připojení flash disku k tabletu, cena cca 35,- Kč, zakoupeno na serveru Ebay

V dalším článku popíšu samotnou instalaci a přesné zapojení zakoupených součástek.

3 komentáře Instalace tabletu Nexus 7 (2012) do auta – součástky potřebné k instalaci

  • […] Instalace tabletu Nexus 7 (2012) do auta – součástky potřebné k instalaci […]

  • Tomáš

    Ahoj, jaký výkon má ten měnič? Mám teď objednaný z dealextreme 15w a měl by dávat 3A. Doteď jsem tam měl nabíječku do autozásuvky, která měla dávat 3A, ale jakmile jsem spustil navigaci, nestíhala dobíjet.. Zlepší se to použitím obyčejného DC DC převodníku místo nabíječky do autozásuvky? Máš zkušenost s úplným vybitím (podbitím) baterie v tabletu? Mě se to teď stalo a musel sem ji nabít přímo přes konektor baterie, aby se chytla..

    • ahoj, s výkonem nemůžu sloužit, můžu poskytnout jen popisek z ebaye (asi uprostřed stránky to najdeš) http://www.ebay.com/itm/371030364041?_trksid=p2060778.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT, já nedostatečné nabíjení řešil trochu zvýšeným napětím, což ale mělo za následek to, že mě přestalo fungovat ovládání tlačítek na volantu, nakonec jsem to nastavil nějak mezi, ale tablet jsem musel jednou za měsíc asi dobíjet

      v současné době už tablet v autě nemám, odporoučel se mi díky předchozímu příliš teplému létu do věčných lovišť, tablet jsem nahradil čínským rádiem s Androidem, bohužel se mi ještě nedostalo dost času, abych o tom něco sepsal
